一、什么是离屏渲染

1、 离屏渲染（offscreen-rendering）顾名思义为屏幕外的渲染，即渲染的结果不会直接呈现到当前屏幕上，而是等待合适的时机才会被显示。

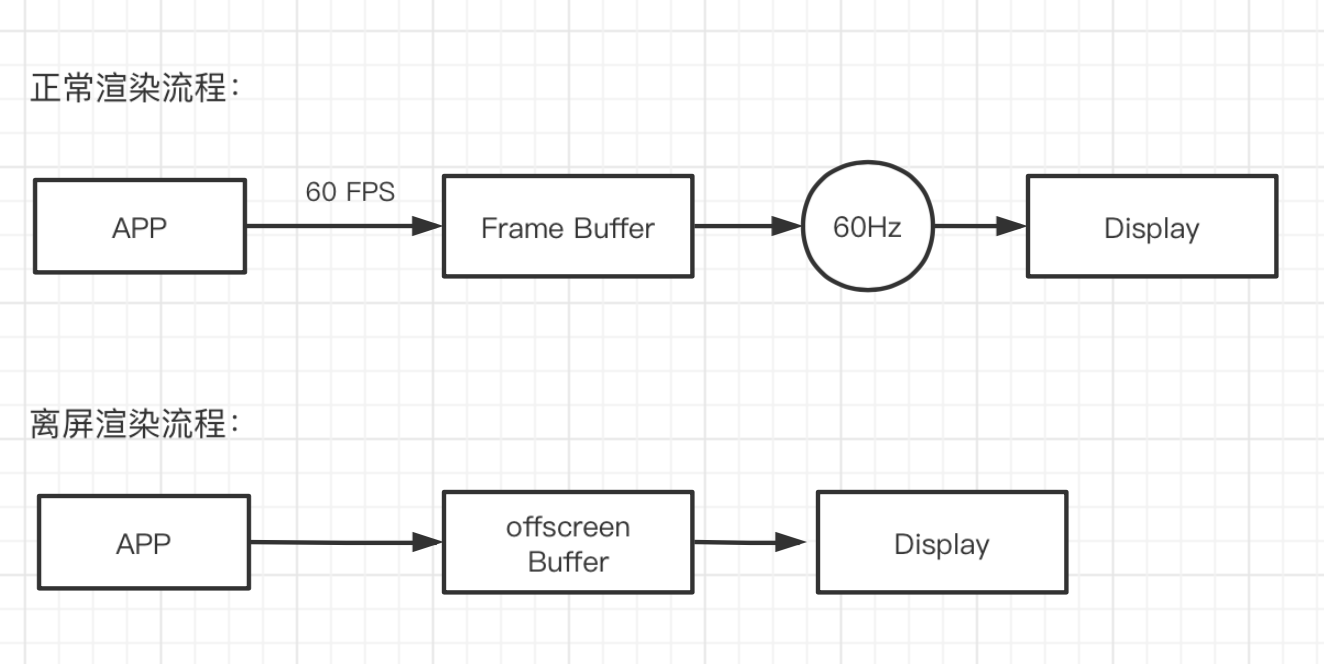

如上图所示：正常情况下，当前屏幕显示的内容，由GPU渲染完成后放到当前屏幕的帧缓存区，不需要额外的渲染空间。我们知道iphone和主流的android设备的屏幕刷新率是60Hz，也就是刷新一帧的时间是16.67ms，每隔这段时间视频控制器就会去读一次缓存区的内容来显示。

假如GPU遇到性能瓶颈，导致无法在一帧内更新渲染结果到帧缓存区，那么从缓存区读到的会是上一帧的内容，导致帧率降低界面卡顿，也就是掉帧。
苹果或者安卓对于页面流畅度的要求是非常苛刻的，如果页面布局比较复杂，硬件遇到瓶颈，不能任由它卡顿。离屏渲染的机制就被引入，它会触发比较消耗性能的视图提前渲染。

2、离屏渲染的定义：

如果要在显示屏上显示内容，我们至少需要一块与屏幕像素数据量一样大的frame buffer，作为像素数据存储区域，而这也是GPU存储渲染结果的地方。如果有时因为面临一些限制，无法把渲染结果直接写入frame buffer，而是先暂存在另外的内存区域，之后再写入frame buffer，那么这个过程被称之为离屏渲染。

总结：离屏渲染就是屏幕外的渲染，渲染的结果不会直接呈现到屏幕上，而是等待合适的时机才会被显示在屏幕上。具体来说，如果要在显示器/屏幕上显示内容，我们至少需要一块与屏幕像素数据量一样大的帧缓存区（frame buffer）来缓存GPU渲染结果。但是有时候会因为一些限制，比如GPU的性能瓶颈或者渲染很复杂的图层（模糊效果、遮罩mask）等，导致无法把渲染结果直接写入到frame buffer，而是先暂存到离屏缓存区（offscreen-buffer）,之后再合并处理完的结果一起写入到frame buffer，这个过程叫做离屏渲染。


二、离屏渲染的触发原理

1、离屏渲染存储空间的限制

离屏渲染存储空间是我们屏幕像素的2.5倍。

2、离屏渲染的案例分析：

试例1：app添加遮罩（被动触发）

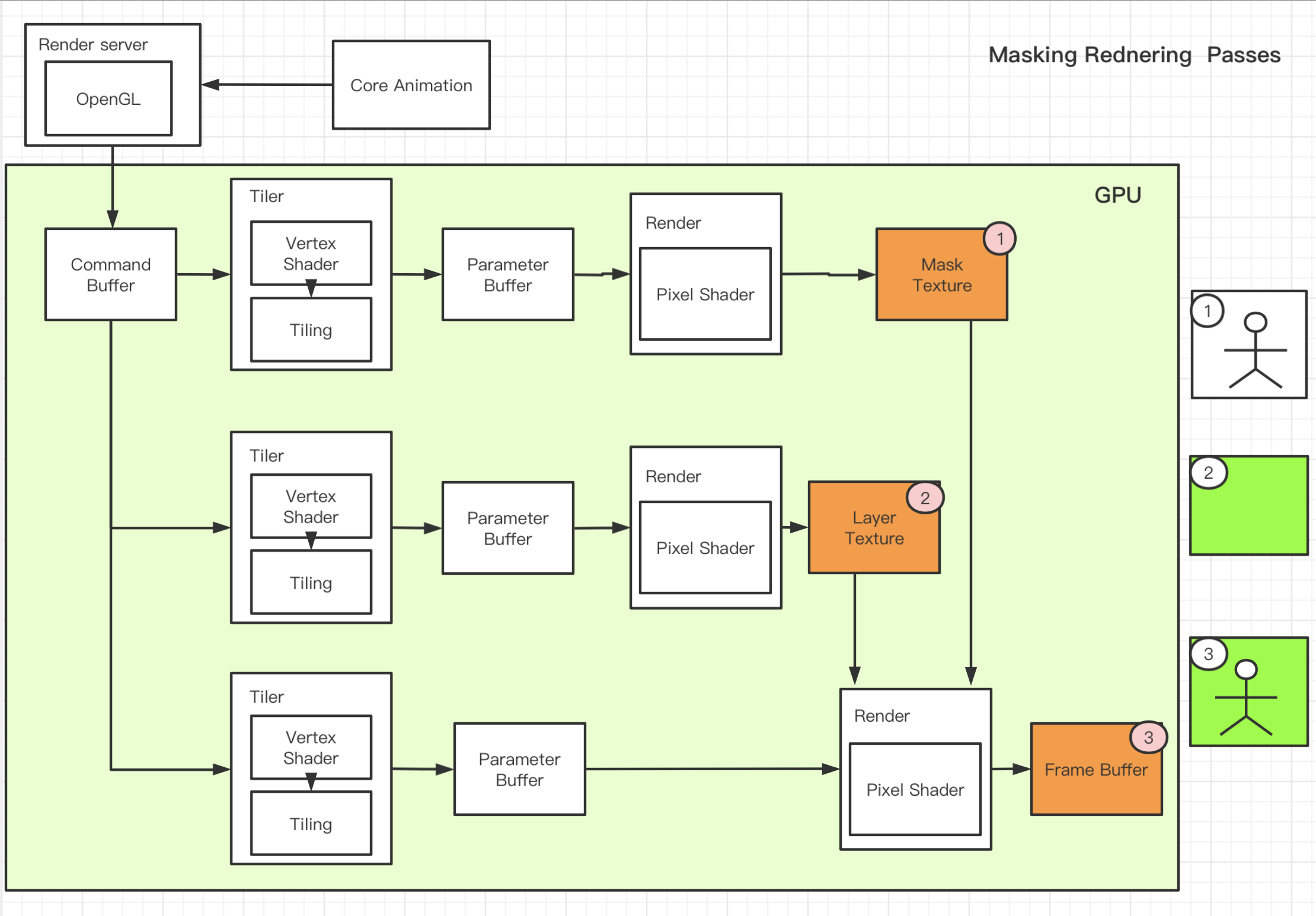

图中右边的图片3是要显示的最终效果。
那么第一步首先从app将数据（layout等）提交到Core Animation，然后通过Core Animation提交到Render Server，再经过顶点着色器->片元着色器->得到遮罩1 mask texture,但是此时mask texture 不会直接显示再屏幕上，而是被缓存到了离屏缓存区。
第二步，和第一步同样的流程得到了图层2 layer Texture，同样被缓存到了离屏缓存区。
第三步，拿到第一步和第二步的2个离屏缓存区的数据进行合并，然后添加到帧缓存区，最后一起被视频控制器显示在屏幕上。

由上面的流程可见：app在进行额外的渲染和合并的时候，会用到离屏渲染。

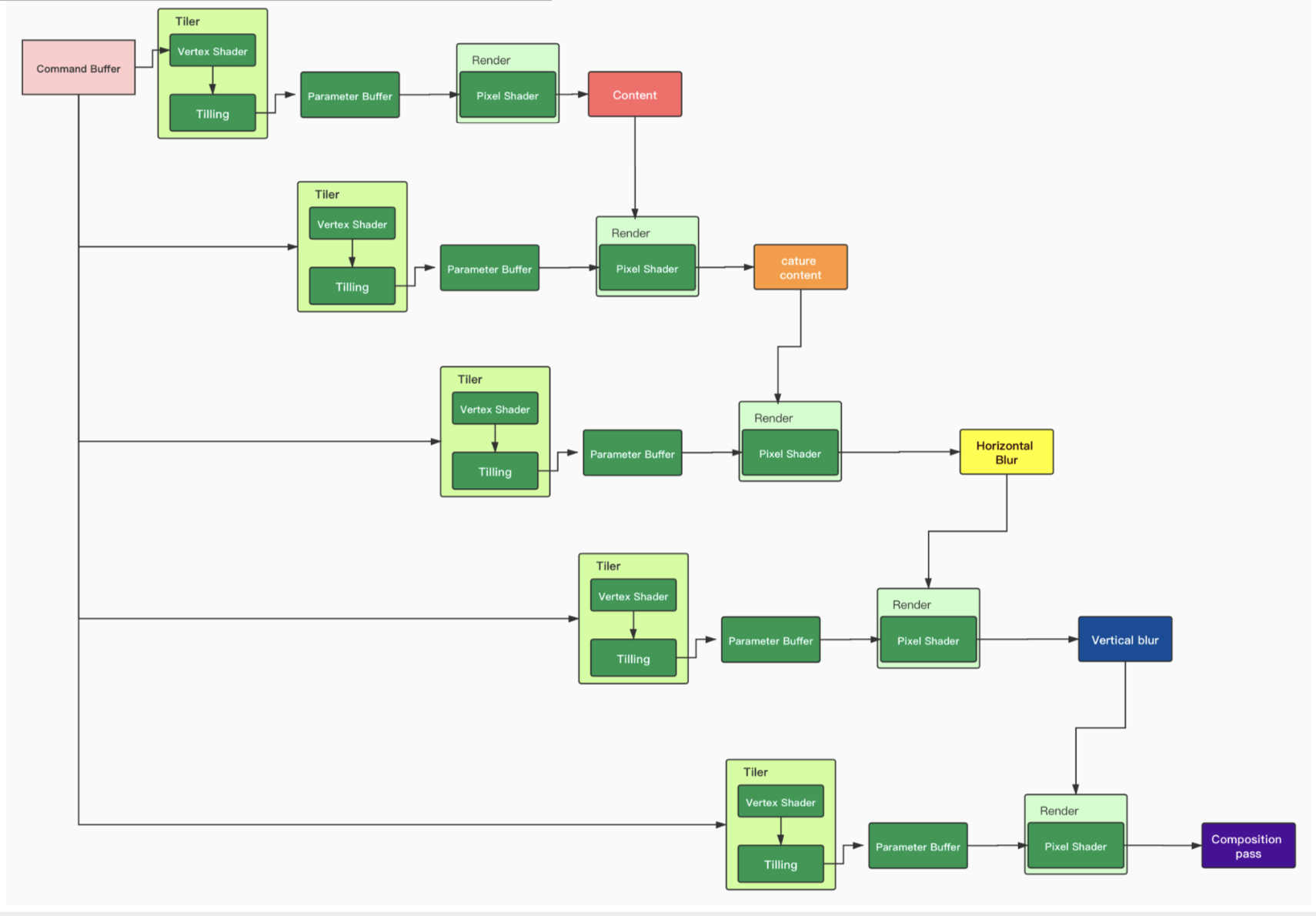

试例2：“毛玻璃效果”（被动触发）

首先第一步拿到原图Content缓存到offscreen buffer。
第二步拿到缩放后的图片（如果有缩放）cature content 缓存到offscreen buffer。
第三步拿到水平的模糊缓存到offscreen buffer。
第四部拿到垂直模糊缓存到offscreen buffer。
最后把4个结果合成显示。

**试例3: shouldRasterize 光栅化
如果不可避免的要触发离屏渲染，并且发生渲染试图内容不会频繁变化的时候，可以利用CALayer.shouldRasterize开启关栅化，将离屏渲染的内容以bitmap（位图）的形式缓存，减少复杂试图频繁渲染的开销。

- (UITableViewCell *)tableView:(UITableView *)tableView cellForRowAtIndexPath:(NSIndexPath *)indexPath
 {
    //dequeue cell
    UITableViewCell *cell = [self.tableView dequeueReusableCellWithIdentifier:@"Cell" forIndexPath:indexPath];
    ...
    //set text shadow
    cell.textLabel.backgroundColor = [UIColor clearColor];
    cell.textLabel.layer.shadowOffset = CGSizeMake(0, 2);
    cell.textLabel.layer.shadowOpacity = 0.5;
    //rasterize
    cell.layer.shouldRasterize = YES;
    cell.layer.rasterizationScale = [UIScreen mainScreen].scale;
    return cell;
}

以上这段代码，每一个cell上面的字符和头像在每一帧刷新的时候并不需要改变，所以看起来UITableViewCell的图层非常适合做缓存。我们可以使用shouldRasterize来缓存图层内容。这将会让图层离屏之后渲染一次然后把结果保存起来，直到下次利用的时候去更新。

备注：光栅化使用建议:
（1）如果layer不能被复用，则没有必要打开光栅化。
（2）如果layer不是静态的，需要被频繁修改，比如处于动画之中，那么开启离屏渲染反而影响了效率。
（3）离屏渲染缓存内容有时间限制，缓存内容100ms时间内如果没有被使用，那么它就会丢弃，无法进行复用了。
（4）离屏渲染缓存空间有限，超过2.5倍屏幕像素大小的话，也会失效，且无法进行复用了。

试例4:圆角触发的离屏渲染
（1）先说一下layer的cornerRadius属性:

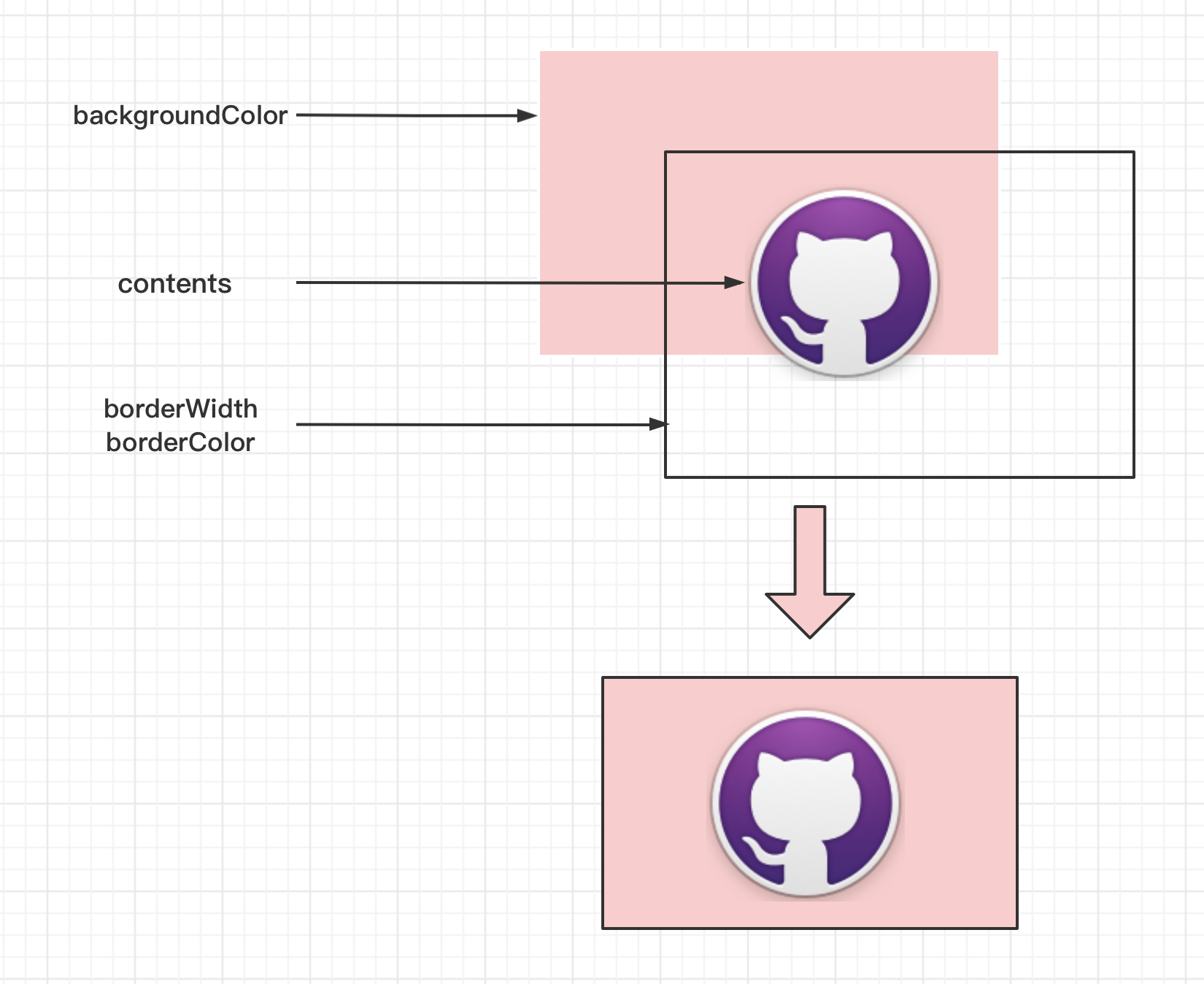

以上的view是由背景颜色、边框、和内容组成。
当设置这个view设置cornerRadius的时候，是不会触发离屏渲染的。设置layer.cornerRadius只会设置backgroudColor和border的圆角，不会设置content的圆角，除非同时设置了layer.masksToBounds为true。
备注：iOS 9.0 之后UIButton设置圆角会触发离屏渲染，而UIImageView里png图片设置圆角不会触发离屏渲染了（如果同时设置png图片和背景色，依然会触发离屏渲染），如果设置其他阴影效果之类的还是会触发离屏渲染的。

（2）画家算法：

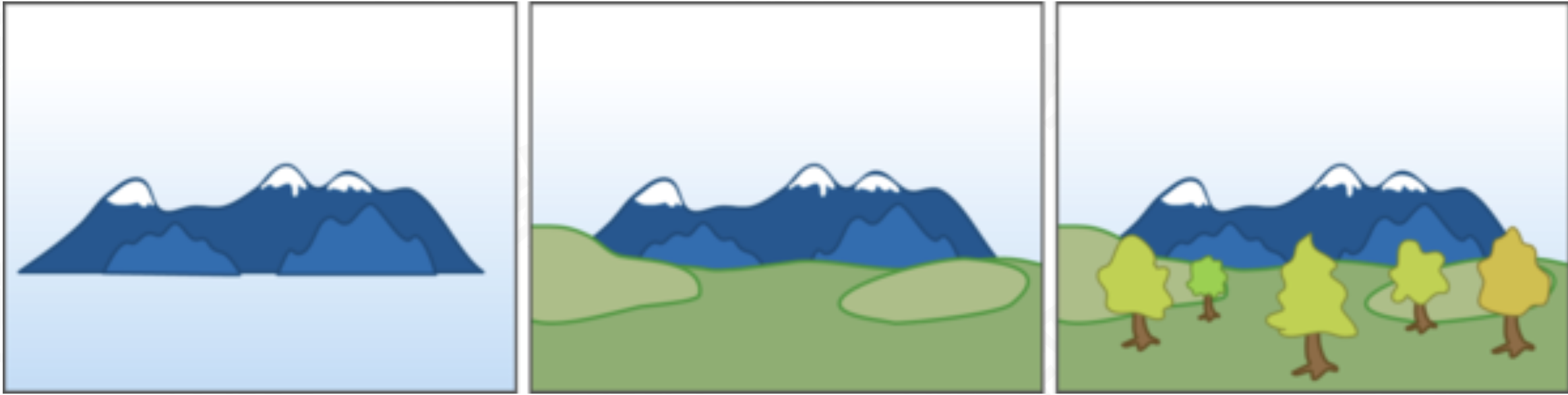

由上图所示，画家算法就是当一个图层进行叠加的时候，先绘制较远的图层，再绘制近的图层。从远到近的依次绘制。

在不使用离屏渲染的时候，当绘制完一个图层（sublayer）会先存到帧缓存区，当显示在屏幕上之后，就会将sublayer从帧缓存区中移除，从而节省空间。

当对这个整个图层进行圆角的时候，会触发离屏幕渲染，此时整个逻辑是：在offscreen buffer中缓存每一个sublayer，然后应用cornerRadius和masksToBounds分别对offscreen buffer中的sublayer进行圆角+裁剪。最后组合之后，显示在屏幕上。

3、离屏渲染为什么会损耗性能

由上面例子1可见，离屏渲染损耗性能的原因有：
（1）离屏渲染需要额外的存储空间
（2）将数据结果从offscreen buffer 转存到 frame buffer（上下文切换） 也需要一定的时间。所以离屏渲染对性能消耗比较大。

4、触发离屏渲染的原因

（1）在渲染特殊效果时，并不能一次性就能得到渲染结果，需要使用额外的offscreen buffer 保存中间状态，不得不使用离屏渲染。如试例1、2、4（系统自动处理，--- 被动触发）
（2）效率的优势：如果有些效果会多次显示在屏幕上，可以提前渲染出结果保存在offscreen buffer里面，达到复用的目的。如试例3（-- 主动触发）



三、常见触发离屏渲染的几种情况

  1. 使用了 mask 的 layer (layer.mask)
  2. 需要进行裁剪的 layer (layer.masksToBounds / view.clipsToBounds)
  3. 设置了组透明度为 YES，并且透明度不为 1 的 layer (layer.allowsGroupOpacity/ layer.opacity)
  4. 添加了投影的 layer (layer.shadow*)
  5. 采用了光栅化的 layer (layer.shouldRasterize)
  6. 绘制了文字的 layer (UILabel, CATextLayer, Core Text 等)

补充：
CPU”离屏渲染“

大家知道，如果我们在UIView中实现了drawRect方法，就算它的函数体内部实际没有代码，系统也会为这个view申请一块内存区域，等待CoreGraphics可能的绘画操作。

对于类似这种“新开一块CGContext来画图“的操作，有很多文章和视频也称之为“离屏渲染”（因为像素数据是暂时存入了CGContext，而不是直接到了frame buffer）。进一步来说，其实所有CPU进行的光栅化操作（如文字渲染、图片解码），都无法直接绘制到由GPU掌管的frame buffer，只能暂时先放在另一块内存之中，说起来都属于“离屏渲染”。

自然我们会认为，因为CPU不擅长做这件事，所以我们需要尽量避免它，就误以为这就是需要避免离屏渲染的原因。但是根据苹果工程师的说法，CPU渲染并非真正意义上的离屏渲染。另一个证据是，如果你的view实现了drawRect，此时打开Xcode调试的“Color offscreen rendered yellow”开关，你会发现这片区域不会被标记为黄色，说明Xcode并不认为这属于离屏渲染。

其实通过CPU渲染就是俗称的“软件渲染”，而真正的离屏渲染发生在GPU。

推荐文章:https://zhuanlan.zhihu.com/p/72653360
